Witterungsgeführte Heizungs- und Kesselregler KXD20

Präsentation

KXD20 sind leistungsstarke kessel- und witterungsgeführte Regler, die neben der Regelung von Flüssigbrennstoffkesseln auch die Regelung von Raumheizungen in anspruchsvollen Heizsystemen und Warmwasserbereitung mit Solarsystem übernehmen.

Regelung des Flüssigbrennstoffkessels.
Regelung der Raumheizung mit Heizkörpern.
Regelung der Fußbodenheizung oder -kühlung.
Regelung der Konvektorheizung oder -kühlung.
Regelung der Wand- oder Deckenheizung oder -kühlung.
Warmwassererwärmung.

Merkmale

52 voreingestellte Hydraulikschemen.
Regelung des Kessels und der Räume.
Verfügt über Funktionen zum Schutz des Kessels (Überhitzungsschutz oder Frostschutz, einen mechanischen Sicherheitstemperaturbegrenzer zum Ausschalten des Brenners bei der Übersteigung der Temperatur von 110 °C).
Heizen oder Kühlen von Räumen nach einem Zeitprogramm.
Warmwassererwärmung nach einem Zeitprogramm.
Warmwassererwärmung mithilfe des Solarsystems.
Regelung von Heizsystemen mit Speicher.
Möglichkeit 2 Raumeinheiten zu verbinden.
BOOST-Funktion für eine intensive Raumheizung.
Eingebaute Funktionen zum Schutz des Solarsystems.
13-sprachige Benutzerschnittstelle.
Kann an die Wand, in das Kesselgehäuse oder mit Hilfe einer Konsole auf dem Kesselmantel angebracht werden.
Assistent für einen einfachen und schnellen Start der Anlage.
Betriebsdiagnostik mit Fehlerwarnung und Warnung bei überschrittener Temperatur.
Fernbedienung mithilfe des SeltronHome-Systems.

Dokumentation

Hydraulikschemen

Technische Daten

Vergleich der Kapazitäten

Herunterladen

Datenblatt - DE (PDF)

Anleitung - DE (PDF)


Wichtige Funktionsmerkmale

Inbetriebnahme-Assistent

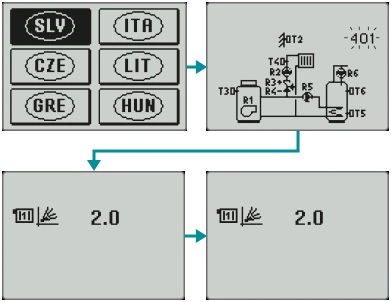

Der KXD-Regler ist mit einem Inbetriebnahme-Assistent ausgestattet, der Sie in 3 bzw. 4 Schritten durch die Grundeinstellung des Reglers führt.

Schritt 1: Sprachauswahl.
Schritt 2: Auswahl des Hydraulikschemas.
Schritt 3: Einstellen der Heizkurve für den ersten Heizkreis.
Schritt 4: Einstellen der Heizkurve für den zweiten Heizkreis.

Emissionsmessung und STB-Test

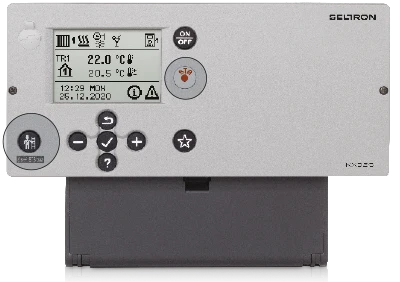

Durch Betätigen der Taste "Schornsteinfeger" aktivieren wir den Modus zur Emissionsmessung von Rauchgasen. In diesem Modus belastet der Regler den Kessel, damit eine Einstellung des Brenners und die Messung der Emissionen möglich sind.

Montage des KXD-Reglers

Der KXD-Regler kann mit Hilfe einer Konsole in die bereits vorbereitete oder installierte Kesselbohrung am Kesselmantel eingebaut werden. Falls dies nicht möglich ist, kann er auch an der Wand installiert werden.

KXD-Installation in einem Ausschnitt am Kessel oder Wandmontage

Fernbedienung mithilfe des SeltronHome-Systems

Die KXD-Regler können an die SeltronHome-Plattform angeschlossen werden, die eine Fernbedienung des Heizmanagements über ein Smartphone oder einen Tablet ermöglicht. Die Fernbedienung ist über die CLAUSIUS-App und die KELVIN-App möglich, welche für den Endnutzer bzw. Servicedienstleister bestimmt sind. Neben der Fernverwaltung des Heizens bieten die Apps auch eine einfache Übersicht über den Verbrauch und die Kontrolle der Heizölkosten.

Typisches Hydraulikschema

Ölkessel, Mischkreis, Brauchwassererwärmer.

Beispiel: Hydraulikschema 401.

Technische Daten

Tehnični podatki	KXD20
Beleuchtetes grafisches Display
Betriebsstundenzähler
Zeitschaltuhr mit Wochenprogramm
Integrierter STB-Wärmeschutz
Anschlussspannung	230 V~, 50 Hz
Eigenverbrauch	4,5 W
Energieverbrauch im Standby-Modus	Max. 0,5 W
Anzahl der Eingänge	8× Temperaturfühler (Pt 1000)
Zusätzliche Eingänge	9× mechanisch 1× elektronisch 2× PWM oder analog 0–10 V (Y1, Y2)
Relaisausgänge	4 (1) A ~, 230 V~
Triac-Ausgang	1 (1) A ~, 230 V~
Stromversorgung der Uhr	Batterie CR2032 (Li-Mn) 3
Uhrgenauigkeit	+/-1 s (24 h) bei 20 °C
Schutzart	IP20 nach EN 60529
Schutzklasse	II nach EN 60730-1
Betriebstyp	1B nach EN 60730-1
Der Temperaturfühler Typ	Pt1000 oder KTY10
Betriebstyp	3-Punkt-PID
Gehäusematerial	ASA+PC – termoplast
Zulässige Umgebungstemperatur	5÷40 °C
Lagertemperatur	-20÷65 °C
Gewicht des Produkts	1.080 g
Stückzahl Pro Verpackungseinheit	6 Stück

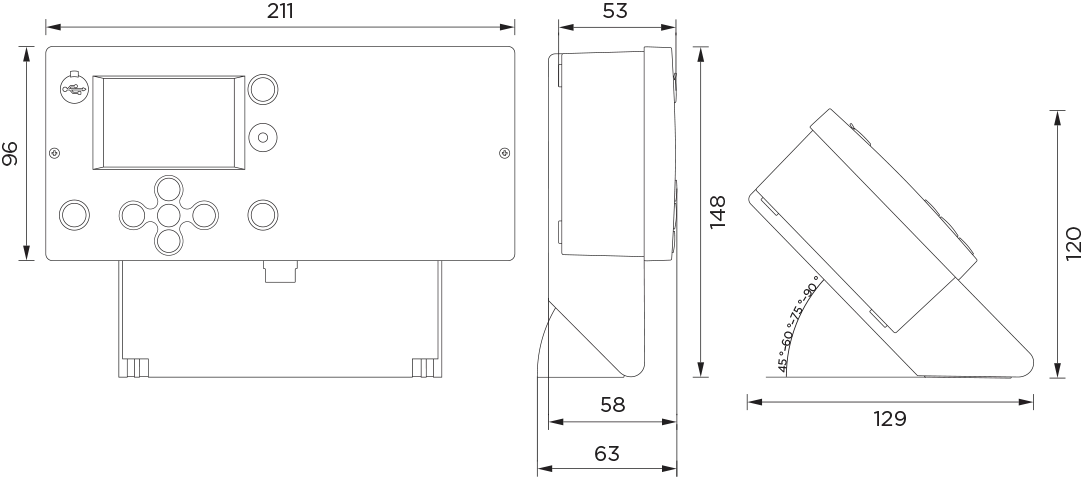

Abmessungen
Elektrischer Anschluss

Vergleich der Kapazitäten

	KXD10B	KXD10	KXD20
Anwendung
Regelung des Flüssigbrennstoffkessels
Regelung der Raumheizung mit Heizkörpern
Regelung der Fußbodenheizung oder -kühlung
Regelung der Konvektorheizung oder -kühlung
Regelung der Wand- oder Deckenheizung oder -kühlung
Warmwassererwärmung
Technische Eigenschaften
Anzahl der voreingestellten Hydraulikschemen	7	17	52
Anzahl der Raumeinheiten	2	2	2
Anzahl der mechanischen Relais	7	8	9
Anzahl der elektronischen Relais	—	1	1
Anzahl der Eingänge für Temperaturfühler	8	8	8
Anzahl der analogen Ausgänge (0–10 V oder PWM) zur Regelung der Umwälzpumpe oder Energiequelle	2	2	2
Option der BUS-Verbindung von KXD-Reglern untereinander und mit anderen Seltron-Reglern
Regelung des Systems
Heizsystem mit Heizkörpern
Fußbodenheizungssystem
Konvektorheizsystem
System für Wand- und Deckenheizung
Systeme für Warmwassererwärmung
Regelung der Heizkreise
Direkter Heizkreis
Mischheizkreis
Direkt- und Mischheizkreis	—
Zwei Mischheizkreise	—	—
Warmwassererwärmung
Umschaltung zwischen dem direkten Heizkreis und Warmwassererwärmung
Warmwasserumwälzung
Automatische Umschaltung zwischen zwei Wärmequellen	—	—
Regelung des Festwerts der Vorlauftemperatur
Einstufige Befüllung des Speichers	—	—
Regelung der Wärmequellen
Festbrennstoffkessel
Festbrennstoffkessel mit Pelletbrenn	—	—
Flüssigbrennstoffkessel
Flüssigbrennstoffkessel mit zweistufigem Brenner
Kombi-Heizkessel	—	—
Gas-Durchlaufkessel	—	—
Wärmepumpe	—	—
Speicher
Nachheizung mit elektrischer Energie
Solarkollektoren	—
Warmwassererwärmung
Mit einer primären Wärmequelle
Mit einem Wärmespeicher
Mit einem Solarsystem	—
Benutzerfunktionen
Heizen oder Kühlen von Räumen nach einem Zeitprogramm
Automatische Umschaltung zwischen Winter- und Sommermodus
PARTY-Funktion – Aktivierung einer Komfort-Betriebsart
ECO-Funktion – Aktivierung der energieeffizienten Betriebsart
HOLIDAY-Funktion – Aktivierung der Urlaubsbetriebsart
Warmwassererwärmung nach einem Zeitprogramm
Einmalig – sofortiges Einschalten der Warmwassererwärmung
BOOST-Funktion für eine intensive Raumheizung
Funktion für das Estrichtrocknung
Schutz des Heizsystems
Legionellenschutz (bei einer geregelten Energiequelle)
Schutz des Speichers bei Überhitzung
Kesselschutz bei Überhitzung
Frostschutz für Kollektoren	—
Zwangseinschaltung der Pumpe bei maximaler Temperatur der Kollektoren	—
Abschaltung der Kollektoren bei überschrittener Sicherheitstemperatur	—
Schutz des Solarsystems bei Überhitzung der Kollektoren	—
Rückkühlen des Speichers auf die gewünschte Temperatur	—
Periodische Inbetriebnahme der Pumpen und Mischventilen in der inaktiven Periode
Komplette Übersicht der Funktion des Heizsystems
Grafische Darstellung der Temperaturen nach Tagen für den Zeitraum der letzten Woche
Detaillierte Darstellung der Temperaturen des aktuellen Tages
Benachrichtigungen über aktivierte Sicherheitsfunktionen und Warnungen über Systemfehler
Möglichkeit einer Simulation der Fühler und Analyse des Systembetriebs
Fernzugriff
Option der USB-Verbindung mit dem PC
SeltronHome-Plattform, die die Fernbedienung über das Smartphone oder Tablet ermöglicht
Einstellung und Montage
Assistent für einen einfachen und schnellen Start der Anlage
13-sprachige Benutzerschnittstelle
Jeziki: ENG, DEU FRE, DUT, POL, SPA, SLV, ITA, CZE, LIT, GRE, HUN, HRV
Die Einstellung des Betriebs mit der Auswahl des Hydraulikschemas
„Hilfe“-Taste für schnelle Einstellungshilfe
Grafisch einstellbare Zeitprogramme
Option der Systembetriebssimulation
Aufzeichnung und Darstellung der Einstellungsänderungen
Die Möglichkeit, die Grundeinstellungen bei Verlust oder ungewollten Änderungen abzurufen
Programmierbare freie Ausgänge
Možnost montaže na steno, v ohišje kotla ali s pomočjo konzole na plašč kotla
Einfache Montage und Anschluss
