3-Wege-Zonen-Kugelventile BVQ-3100

Präsentation

Die BVQ-3100 Zonenkugelventile mit Innengewinde sind speziell für den Einsatz mit Stellantrieben von Seltron AQD konzipiert. Die Ventile verfügen über eine schnelle und einfache Verbindung zur Montage des Stellantriebs.

Für private und gewerbliche hydronische geschlossene Heiz- und Kühlsysteme.
Für Abzweigungs- und Umschaltanwendungen.

Merkmale

Schnelle Montage des Stellantriebs.
DN15 ÷ DN32.
Ausblassicherer Vorbau.
Niedriges Betriebsdrehmoment.
Fehlersichere Montage des Stellantriebs.

Dokumentation

Technische Daten

Herunterladen

Datenblatt - DE (PDF)


Wichtige Funktionsmerkmale

Schnelle Montage des Stellantriebs

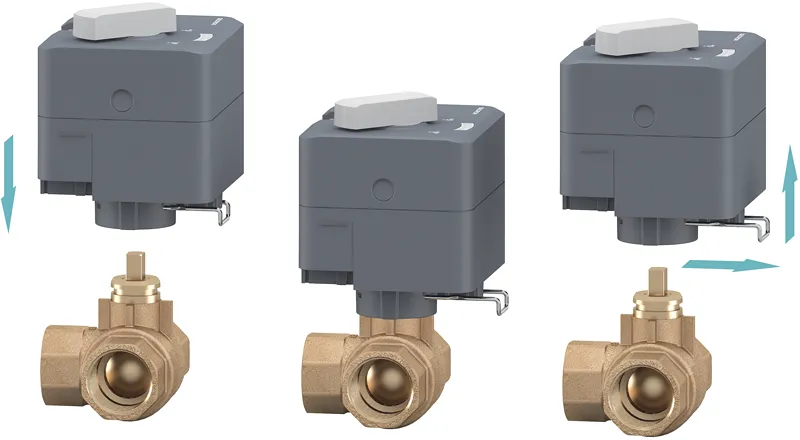

Der Stellantrieb wird ohne Werkzeug von Hand auf das Ventil montiert, indem der Stellantrieb senkrecht nach unten bewegt wird (einrasten).
Fehlersichere Montage des Stellantriebs Es gibt nur eine Position für die Montage des Stellantriebs am Ventil. Die Schlitze müssen mit den Rippen am Ventilhals übereinstimmen. Um den Stellantrieb vom Ventil zu entfernen, muss der Metallstift bis zur Entriegelungsposition herausgezogen werden.

Fließrichtungen

Ausgelegt für Seltron AQD Stellantriebe

AQD-Stellantriebe sind für die Betätigung von 3-Wege-Zonen-Kugelventilen BVQ3100 konzipiert. Stellantriebe, die durch ein 2-Punkt-Signal gesteuert werden, werden für Umlenkanwendungen empfohlen. Die Ventile können auch in Kombination mit anderen Stellantrieben aus der AQD-Familie eingesetzt werden, die durch ein 3-Punktoder modulierendes Steuersignal gesteuert werden.

Technische Daten

Technische Daten	BVQ-3100
Anschluss für Stellantrieb	Schnelle Montage
Rohrverbindungen	Rp Innengewinde ISO 7-1
Nenndruck	PN25
Max. Differenzdruck	6 bar (max. 2 bar für geräuscharmen Betrieb)
Fluidtemperatur	-15 °C bis +110 °C ;+130 °C Kurzzeitspitzen (Fluidtemperatur kann je nach Stellantriebstyp begrenzt sein)
Fluid	Wasser, Wasser mit Glykol bis zu 50 % vol. Die in VDI 2035 festgelegten Wasserqualitätsanforderungen sind einzuhalten.
Max. Leckage	Rate B nach: EN 12266-1:2003
Drehwinkel	90 °
Wartung	Wartungsfrei. Der Einbau eines Schmutzfängers wird empfohlen.
Installationsposition	Aufrecht bis horizontal (bezogen auf den Vorbau)
Materialien	Gehäuse-CW617N Messing; Dichtung-PTFE, EPDM

Tip	DN	Anschluss	L(mm)	L1(mm)	L2(mm)	H(mm)	ØA(mm)	E(mm)	CH(mm)	Kvsm³/h
BVQ3115L	DN15	Rp 1/2 ”	72	36	13	31	15	10	25	4,3
BVQ3120L	DN20	Rp 3/4 ”	72	36	14	34	20	10	31	8,3
BVQ3125L	DN25	Rp 1 ”	82	41	16	38,5	25	10	38	13
BVQ3132L	DN32	Rp 1 ¼ ”	94	47	17	43,5	32	10	48	21
