2-Wege-Zonen-Kugelventile BVQ-2100
0%
Präsentation
Die BVQ-2100 Zonenkugelventile mit Innengewinde sind speziell für den Einsatz mit Stellantrieben von Seltron AQD konzipiert. Die Ventile verfügen über eine schnelle und einfache Verbindung zur Montage des Stellantriebs.
- Für private und gewerbliche hydronische geschlossene Heiz- und Kühlsysteme.
- Für offene/geschlossene Anwendungen.
Merkmale
- Schnelle Montage des Stellantriebs.
- DN15 ÷ DN50.
- Ausblassicherer Vorbau.
- Niedriges Betriebsdrehmoment.
Wichtige Funktionsmerkmale

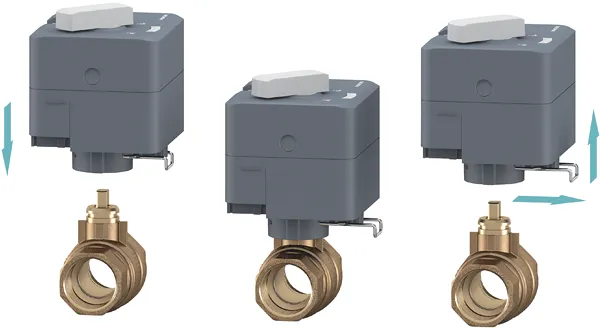

Schnelle Montage des Stellantriebs
Der Stellantrieb wird ohne Werkzeug von Hand auf das Ventil montiert, indem
der Stellantrieb senkrecht nach unten bewegt wird (einrasten).
Es sind zwei Positionen für die Montage des Stellantriebs am Ventil möglich
(2x180°).
Die Schlitze müssen mit den Rippen am Ventilhals übereinstimmen.
Um den Stellantrieb vom Ventil zu entfernen, muss der Metallstift bis zur
Entriegelungsposition herausgezogen werden.

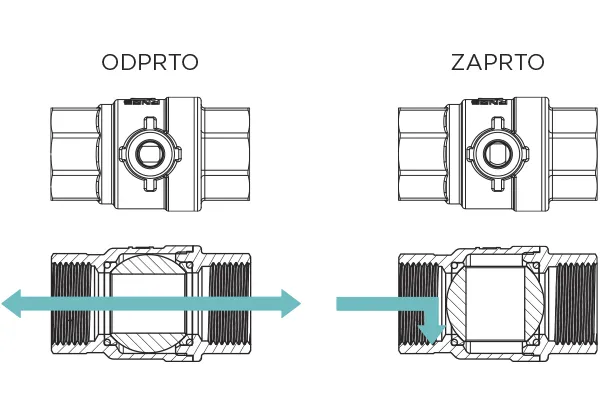

Fließrichtungen

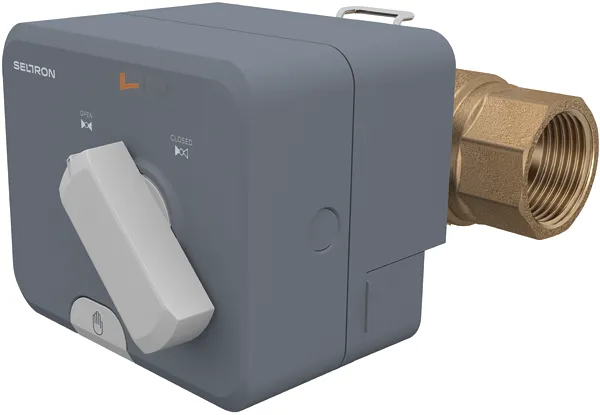

Ausgelegt für Seltron AQD Stellantriebe
Die 2-Wege-Ventile BVQ-2100 werden durch AQD-Stellantriebe für Zonenventile eingestellt.
Stellantriebe, die durch ein 2-Punkt-Signal gesteuert werden, werden für offene/geschlossene Anwendungen empfohlen.
Die Ventile können auch in Kombination mit anderen Stellantrieben aus der AQD-Familie eingesetzt werden, die über ein 3-Punktoder
modulierendes Steuersignal gesteuert werden.
Zubehör
3-Wege-Zonen-Kugelventile BVQ-3100
Für private und gewerbliche hydronische geschlossene Heiz- und Kühlsysteme...
Stellmotor AVDY
Der Stellmotor AVDY regelt einen Drehmischer oder ein Kugelventil...
Stellmotor AVDM
Der Stellmotor AVD regelt einen Drehmischer oder ein Kugelventil...
Stellmotor AVDRS + Kugelventil 3W
Der Stellmotor AVDRS + 3W-Kugelventil wird eingesetzt für...
Stellmotor AVC
Der Stellmotor AVC regelt einen Drehmischer oder ein Kugelventil...
Stellmotor AVCY
Der Stellmotor AVCY regelt das Mischventil proportional. Er wird in der Regel eingesetzt...
Stellmotor AVCR + Kugelventil 3W
Das AVCR Stellmotorset + 3W Kugelventil wird für...
Stellmotor AVCR + Kugelventil 2W
Das AVCR Stellmotorset + 2W Kugelventil wird für...
Technische Daten
| Tehnični podatki | BVQ-2100 |
|---|---|
| Anschluss für Stellantrieb | Schnelle Montage |
| Rohrverbindungen | Rp-Innengewinde ISO 7-1, Klemmringverschraubungen EN1254-2 |
| Nenndruck | PN25 |
| Max. Differenzdruck | 6 bar (max. 2 bar für geräuscharmen Betrieb) |
| Fluidtemperatur | -15 °C bis +110 °C ; Kurzzeitspitzen bis +130 °C (Flüssigkeitstemperatur kann je nach Stellantriebstyp begrenzt sein) |
| Fluid | Wasser, Wasser mit Glykol bis zu 50 % vol. Die in VDI 2035 festgelegten Wasserqualitätsanforderungen sind einzuhalten. |
| Max. Leckage | Rate B nach: EN 12266-1:2003 |
| Drehwinkel | 90 ° |
| Wartung | Wartungsfrei. Der Einbau eines Schmutzfängers wird empfohlen. |
| Installationsposition | Aufrecht bis horizontal (bezogen auf den Vorbau) |
| Materialien | Gehäuse-CW617N Messing; Dichtung-PTFE, EPDM |
| Typ | DN | Anschluss | L(mm) | L1(mm) | H(mm) | ØA(mm) | E(mm) | CH(mm) | Kvsm3/h |
|---|---|---|---|---|---|---|---|---|---|
| BVQ 2115 | DN15 | Rp 1/2 ” | 62 | 15 | 31 | 15 | 10 | 25 | 17 |
| BVQ 2120 | DN20 | Rp 3/4 ” | 68 | 16 | 34 | 20 | 10 | 31 | 28 |
| BVQ 2125 | DN25 | Rp 1 ” | 82 | 17 | 38,5 | 25 | 10 | 38 | 39 |
| BVQ 2132 | DN32 | Rp 1 ¼ ” | 86 | 19 | 43,5 | 32 | 10 | 48 | 84 |
| BVQ 2140 | DN40 | Rp 1 ½ ” | 100 | 21 | 53 | 40 | 10 | 55 | 156 |
| BVQ 2150 | DN50 | Rp 2 ” | 120 | 22 | 64 | 50 | 10 | 68 | 243 |
| BVQ 2320 | DN20 | Cf 22 | 72 | 15 | 34 | 20 | 10 | – | 28 |
| Abmessungen |
|---|
 |
| Struktur des BVQ-2100 | |
|---|---|
| 1 - Körper 2 - Mutter 3 - Kugel 4 - Spindel mit O-Ringen 5 - Sitz 6 - O-Ring |  |
