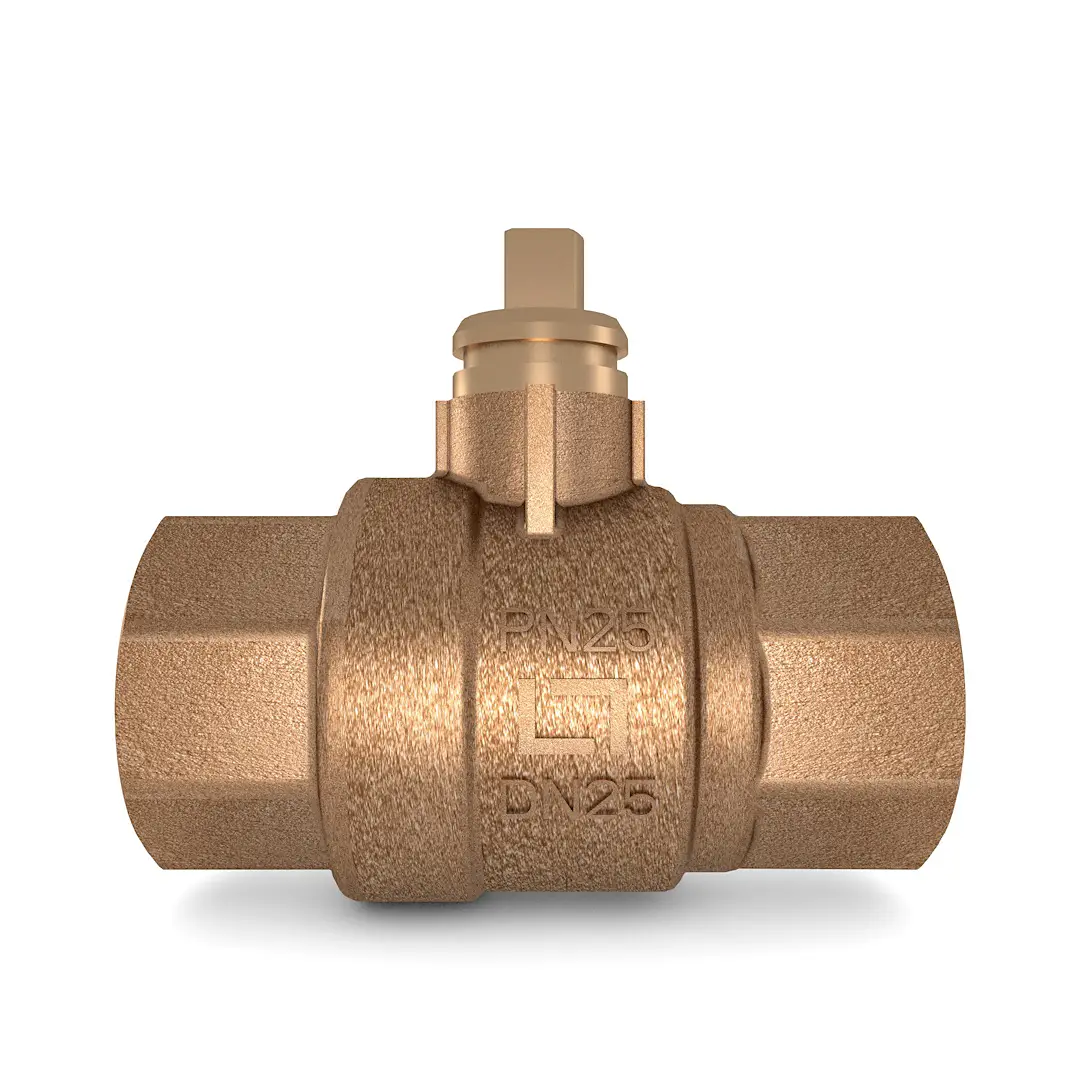

Prehodni conski krogelni ventili BVQ-2100
0%
Predstavitev
Prehodni conski krogelni ventili BVQ-2100 z notranjim navojem so namensko izdelani za uporabo s Seltron motornimi pogoni AQD. Ventili imajo priključek za hitro in enostavno montažo na motorni pogon.
- Za hišne in komercialne zaprte hidravlične sisteme ogrevanja in hlajenja.
- Za On/off aplikacije.
Prednosti
- Hitra montaža pogona.
- DN15 ÷ DN50.
- Stebla ventila ni mogoče odviti.
- Nizek delovni moment.
Inovativne lastnosti
Hitra montaža pogona
Pogon je mogoče ročno namestiti na ventil, brez uporabe orodja, s premikanjem aktuator navpično navzdol. Možna sta dva položaja montaže pogona na ventil (2×180°). Utori na pogonu se morajo ujemati z rebri na vratu ventila. Za demontažo pogona iz ventila je treba kovinski zatič izvleči do položaj za odklepanje.

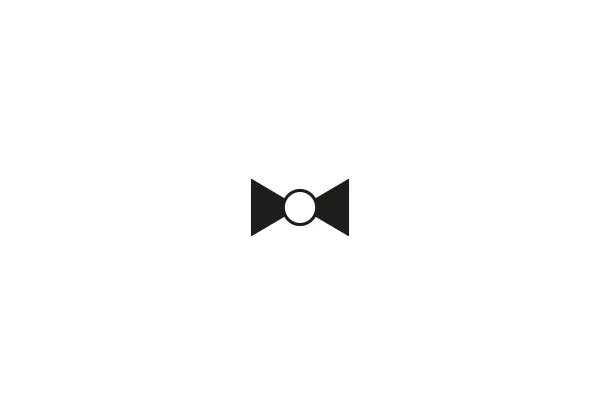

Smer pretoka
Narejeni za Seltron motorne pogone AQD
Prehodne ventile BVQ-2100 krmilijo AQD pogoni za conske ventile.
Pogoni z 2-točkovnim signalom so priporočljivi za On/off aplikacije.
Ventili se lahko uporabljajo tudi v kombinaciji z drugimi pogoni iz družine AQD, krmiljenimi s 3-točkovnim ali moduliranim krmilnim signalom.
Pribor
3-potni conski krogelni ventil BVQ-3100
3-potni conski krogelni ventil BVQ-3100 z notranjim navojem so namensko…
Motorni pogoni AVDY
Motorni pogon AVDY krmili rotacijski mešalni ali krogelni ventil. Način…
Motorni pogoni AVDM
Motorni pogon AVDM krmili rotacijski mešalni ali krogelni ventil. Način…
Motorni pogon AVDRS + krogelni ventil 3P
Set motornega pogona AVDRS + krogelni ventil 3P uporabljamo za…
Motorni pogon AVC
Motorni pogon AVC krmili rotacijski mešalni ali krogelni ventil. Praviloma…
Motorni pogon AVCS
Motorni pogon AVCS se uporablja za krmiljenje mešalnih ogrevalnih vej.…
Motorni pogon AVCR
Motorni pogon AVCR uporabljamo za krmiljenje preklopnih ventilov.
Motorni pogon AVCRS
Motorni pogon AVCRS uporabljamo za preklop med toplotnimi viri. Vgrajeno…
Tehnični podatki
| Tehnični podatki | BVQ-2100 |
|---|---|
| Priključek za pogon | Hitra montaža |
| Cevni priključek | Rp Notranji navoj ISO 7-1(kompresijski priključek EN1254-2) |
| Nominalni tlak | PN25 |
| Maks. diferenčni tlak | 6 bar (max 2 bara za tiho delovanje) |
| Temperatura tekočine | -15 °C to +110 °C ; +130 °C kratkotrajni skoki (temperatura tekočine je lahko omejena glede na tip pogona) |
| Tekočine | Voda, voda z glikolom do 50 % vol. Upoštevati je treba zahteve glede kakovosti vode določene v VDI 2035. |
| Stopnja prepuščanja | Stopnja A po: EN 12266-1:2003 |
| Kot vrtenja | 90 ° |
| Vzdrževanje | Brez vzdrževanja. Priporočljiva je vgradnja filtra. |
| Položaj montaže | Navpično do vodoravno (glede na steblo) |
| Materiali | Telo-CW617N medenina; Tesnjenje -PTFE, EPDM |
| Tip | DN | Priključek | L(mm) | L1(mm) | H(mm) | ØA(mm) | E(mm) | CH(mm) | Kvsm3/h |
|---|---|---|---|---|---|---|---|---|---|
| BVQ 2115 | DN15 | Rp 1/2 ” | 62 | 15 | 31 | 15 | 10 | 25 | 17 |
| BVQ 2120 | DN20 | Rp 3/4 ” | 68 | 16 | 34 | 20 | 10 | 31 | 28 |
| BVQ 2125 | DN25 | Rp 1 ” | 82 | 17 | 38,5 | 25 | 10 | 38 | 39 |
| BVQ 2132 | DN32 | Rp 1 ¼ ” | 86 | 19 | 43,5 | 32 | 10 | 48 | 84 |
| BVQ 2140 | DN40 | Rp 1 ½ ” | 100 | 21 | 53 | 40 | 10 | 55 | 156 |
| BVQ 2150 | DN50 | Rp 2 ” | 120 | 22 | 64 | 50 | 10 | 68 | 243 |
| BVQ 2320 | DN20 | Cf 22 | 72 | 15 | 34 | 20 | 10 | – | 28 |
| Legenda za mere |
|---|
 |
| Struktura BVQ-2100 | |
|---|---|
| 1 – Telo 2 – Matica 3 – Krogla 4 – Steblo z o-tesnili 5 – Teflonski sedež 6 – O-tesnilo |  |
