Predstavitev
Motorni pogon AVD krmili rotacijski mešalni ali krogelni ventil. Montažo in demontažo izvedemo hitro brez vijačenja.
- Za krmiljenje mešalnih ventilov v sistemih ogrevanja ali hlajenja.
- Preklop med ogrevanjem in hlajenjem.
- Preklop med ogrevanjem in pripravo tople sanitarne vode.
- Preklop med različnimi viri toplote.
- Razne druge naprave za centralno ogrevanje.
Prednosti
- Namestimo ga lahko na rotacijske mešalne, krogelne ventile po ISO 5211 in preklopne ventile.
- Motorji omogočajo štiri različne položaje namestitve na ventil.
- Odporni so na blokade mešalnega ventila.
- Montažo in demontažo izvedemo brez vijačenja.
- Signalizacija delovanja z LED-lučkami.
- Za preprosto in hitro električno priključitev ima motor priključni kabel izveden s konektorjem.
- Permanentna sklopka omogoča preklop med samodejnim in ročnim načinom delovanja. Ob preklopu se motorni pogon električno izklopi.
- Možnost nastavitve smeri vrtenja in funkcije delovanja brez poseganja v notranjost motornega pogona.
Dokumentacija
Hidravlične vezave
Inovativne lastnosti
Univerzalno 2- ali 3-trotočkovno delovanje
Sklopka za ročno delovanje
Hitra montaža
PLUG-IN konektor

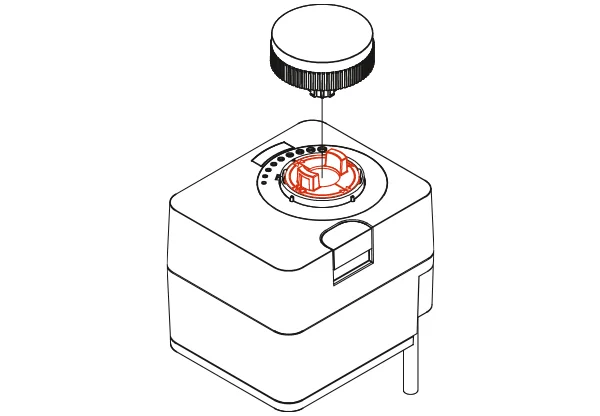

Stikalo AUX
Sorodni izdelki
<!-- Filter to alter
- tag -->
Motorni pogon AVC
Motorni pogon AVC krmili rotacijski mešalni ali krogelni ventil. Praviloma…
Motorni pogon AVCR
Motorni pogon AVCR uporabljamo za krmiljenje preklopnih ventilov.
Motorni pogon AVCRS
Motorni pogon AVCRS uporabljamo za preklop med toplotnimi viri. Vgrajeno…
Motorni pogon AVCY
Motorni pogon AVCY proporcionalno krmili mešalni ventil. Praviloma se uporablja…
Motorni pogoni AVDM
Motorni pogon AVDM krmili rotacijski mešalni ali krogelni ventil. Način…
Motorni pogoni AVDY
Motorni pogon AVDY krmili rotacijski mešalni ali krogelni ventil. Način…
Tehnični podatki
Tehnični podatki | AVD |
---|---|
Priključna napetost | 230 V~ ali 24 V~ |
Lastna poraba | 2,5–5 W |
Stopnja zaščite | IP 42 |
Zaščitni razred | II za napajanje 230 V~, III za napajanje 24 V~/V= |
Uporabljeni standardi | EN 60730-1, EN 60730-2-14 |
Material ohišja | PC – temno siv |
Standardna dolžina kabla | 2 m |
Delovna temperatura | 0÷50 °C |
Temperatura skladiščenja | -20÷75 °C |
Masa izdelka | 390÷860 g |
Število kosov v pakirni enoti | 24 kosov |
Mere | ![]() |
Elektro priključitev | ![]() |
Primerjava zmogljivosti
| AVD | AVDS | AVDR | AVDRS | AVDU | AVDUS | AVDY | AVDM |
---|---|---|---|---|---|---|---|---|
Uporaba | ||||||||
Za krmiljenje mešalnih ventilov v sistemih ogrevanja ali hlajenja | ![]() | ![]() | — | — | ![]() | ![]() | ![]() | ![]() |
Preklop med ogrevanjem in hlajenjem | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Preklop med ogrevanjem in ogrevanjem sanitarne vode | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Preklop med različnimi viri toplote | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Razne druge naprave za centralno ogrevanje | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Vrtilni moment | ||||||||
5 Nm | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | — | ![]() |
10 Nm | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
15 Nm | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Način delovanja | ||||||||
Dvotočkovno | — | — | ![]() | ![]() | ![]() | ![]() | — | — |
Tritočkovno | ![]() | ![]() | — | — | ![]() | ![]() | — | — |
Proporcionalno 0(2)÷10 V ali 0(4)÷20 mA | — | — | — | — | — | — | ![]() | — |
Krmilni signal PWM | — | — | — | — | — | — | ![]() | — |
ModBus | — | — | — | — | — | — | — | ![]() |
Stikalo za vklop črpalke | ||||||||
Nastavljivo dodatno stikalo za vklop obtočne črpalke v poljubni legi pogona | — | ![]() | — | ![]() | — | ![]() | — | — |
Možne hitrosti vrtenja | ||||||||
15 s/90 ° | 5 Nm | 5 Nm | 5 Nm | 5 Nm | 5 Nm | 5 Nm | — | — |
30 s/90 ° | 5 Nm | 5 Nm | 5 Nm | 5 Nm | 5 Nm | 5 Nm | — | — |
60 s/90 ° | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
120 s/90 ° | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
240 s/90 ° | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | — | — |
480 s/90 ° | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | — | — |
Napajanje | ||||||||
230 V~, 50 Hz | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | — | — |
24 V~, 50 Hz | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
24 V= | — | — | — | — | — | — | ![]() | ![]() |
Prikaz delovanja | ||||||||
Prikaz smeri vrtenja ventila z LED-lučkami | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Prikaz položaja ventila na skali | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Prikaz aktivacije dodatnega (AUX) stikala | — | ![]() | — | ![]() | — | — | — | — |
Odporni so na blokade mešalnega ventila | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Montaža | ||||||||
Namestimo ga lahko na rotacijske ventile in krogelne ventile po ISO 5211 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Montažo in demontažo izvedemo brez vijačenja | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Pogoni omogočajo štiri različne položaje namestitve | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Priključni kabel izveden s konektorjem | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Nastavitev smeri vrtenja in funkcije delovanja brez poseganja v notranjost motornega pogona | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
Permanentna sklopka omogoča preklop med samodejnim in ročnim načinom delovanja. Ob preklopu se motorni pogon električno izklopi | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
