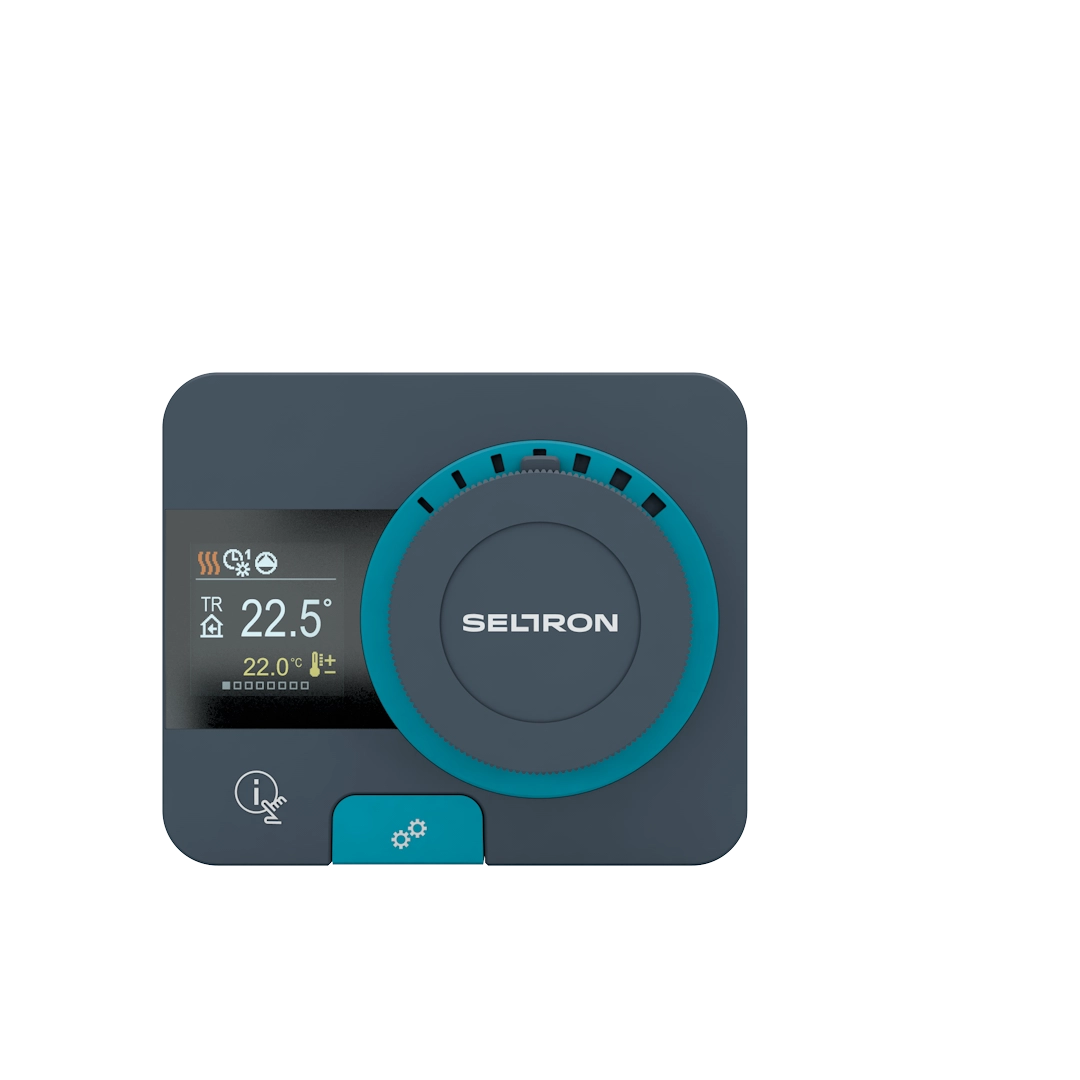

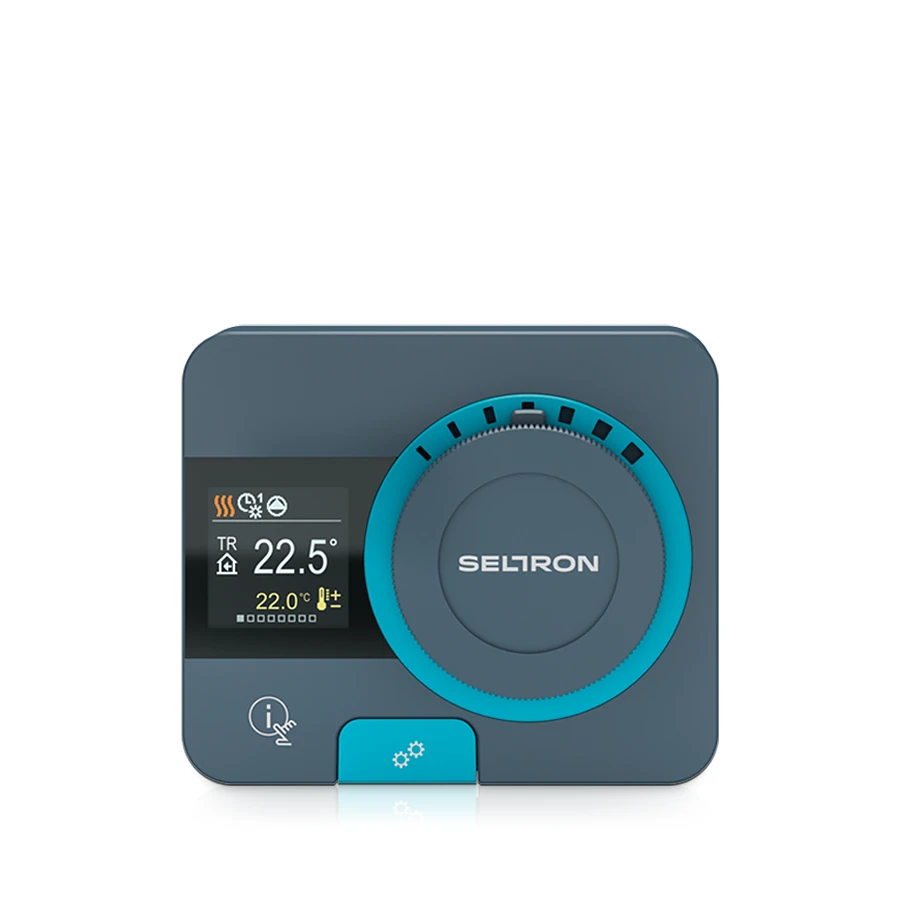

Kompaktni vremensko voden regulator AHE20 | AHE20W | AHE20WI
0%
Predstavitev
Kompaktni vremensko voden regulator AHE je namenjen reguliranju mešalnega ogrevalnega ali hladilnega kroga glede na zunanjo temperaturo. Vgrajen je neposredno v ohišje motornega pogona in omogoča krmiljenje mešalnega ventila ter obtočne črpalke. Glede na izbrani model omogoča tudi brezžično povezavo s sobno enoto in zunanjim tipalom ter oddaljeno upravljanje prek sistema SeltronHome.
- Vremensko vodeno reguliranje ogrevanja prostorov.
- Vremensko vodeno reguliranje hlajenja prostorov.
- Reguliranje samostojnega mešalnega ogrevalnega kroga.
- Reguliranje dodatnega mešalnega ogrevalnega kroga.
- Krmiljenje mešalnega ventila in obtočne črpalke.
- Reguliranje temperature dvižnega voda glede na zunanjo temperaturo.
- Reguliranje mešalnega kroga s tipalom povratnega voda.
- Uporaba v sistemih, kjer je potrebna kompaktna rešitev regulatorja in motornega pogona v eni napravi.
Prednosti
- Kompaktna zasnova: regulator, motorni pogon in krmiljenje obtočne črpalke v eni napravi.
- 3 prednastavljene hidravlične sheme.
- Reguliranje ogrevanja ali hlajenja glede na zunanjo temperaturo.
- Krmiljenje mešalnega ventila in obtočne črpalke.
- Možnost priklopa do 4 temperaturnih tipal.
- Delovanje po vremensko vodeni ali termostatski regulaciji.
- Možnost delovanja brez sobne enote, glede na ogrevalno krivuljo.
- Enostavna in hitra montaža na mešalni ventil s sistemom »klik«.
- Primeren za montažo na različne tipe mešalnih ventilov.
- Barvni grafični prikazovalnik in intuitivno upravljanje s tipkami.
- Samodejna rotacija zaslona glede na položaj vgradnje.
- Čarovnik za enostaven in hiter zagon naprave.
- Možnost BUS-povezave z drugimi regulatorji Seltron.
- Diagnostika napak in samodejni preklop v alternativni način delovanja.
- Možnost brezžične povezave z zunanjim temperaturnim tipalom in sobno enoto pri modelih AHE20W in AHE20WI.
- Možnost oddaljenega upravljanja prek sistema SeltronHome pri modelih AHE20W in AHE20WI.
Izpostavljene funkcionalnosti

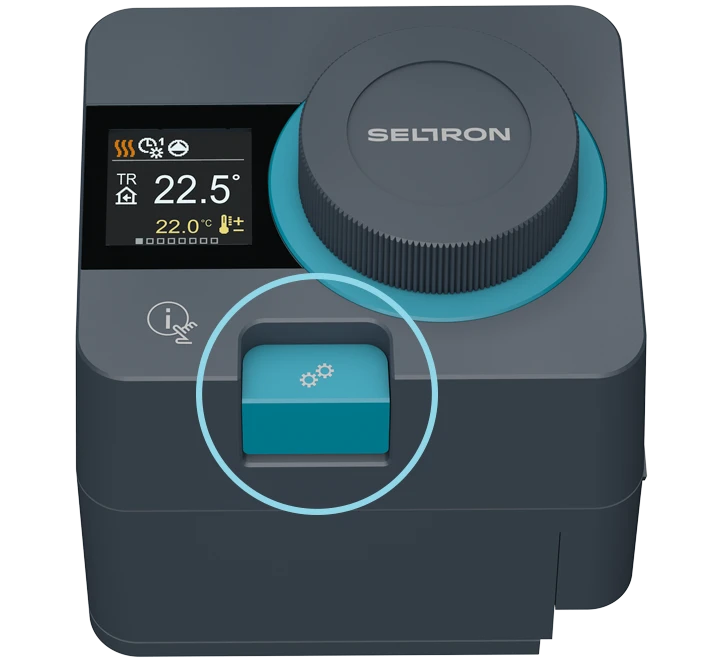

Sklopka za ročno delovanje
Sklopko za ročno delovanje kompaktnega regulatorja AHE aktiviramo s pritiskom na tipko s simbolom zobniki. Po aktiviranju sklopke je mogoč ročen premik ventila, hkrati se prekine avtomatska regulacija in po potrebi tudi delovanje obtočne črpalke.
Delovanje v ročnem načinu se signalizira na displeju.
Delovanje v ročnem načinu se signalizira na displeju.

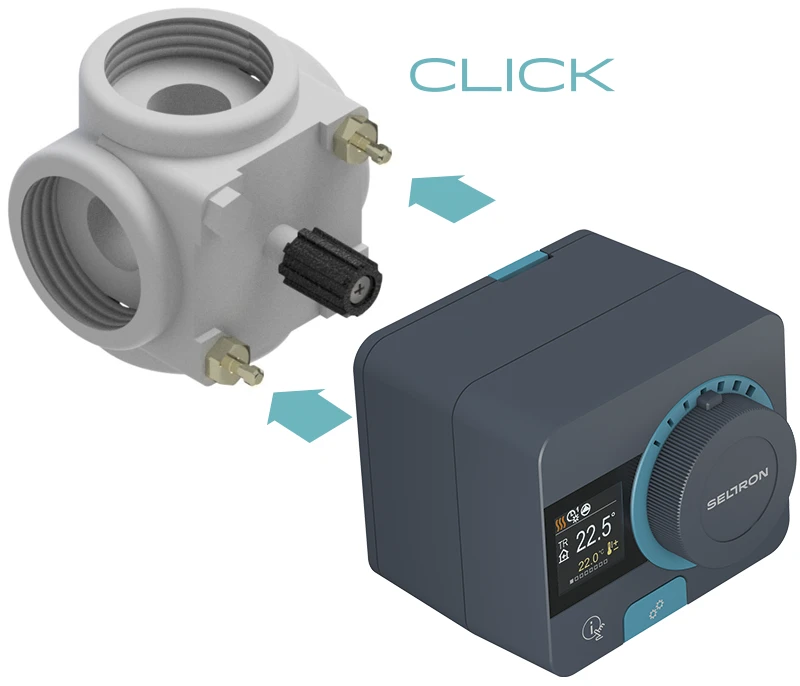

Hitra montaža
Inovativen pribor in sistem montaže omogočata hitro montažo in demontažo kompaktnega regulatorja AHE na mešalni ventil, povečini brez uporabe orodja.
Montaža ventila se izvede po sistemu „push-on“. Za demontažo pa le sprostimo varovalo na prirobnici in snamemo regulator z ventila.
Pogon se med delovanjem ne more samodejno sneti z ventila.
Na voljo so pribori za večino mešalnih ventilov na trgu.
Montaža ventila se izvede po sistemu „push-on“. Za demontažo pa le sprostimo varovalo na prirobnici in snamemo regulator z ventila.
Pogon se med delovanjem ne more samodejno sneti z ventila.
Na voljo so pribori za večino mešalnih ventilov na trgu.

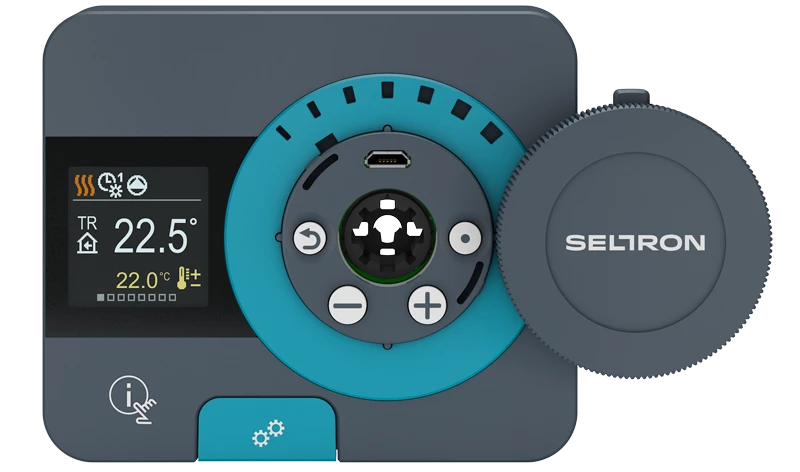

Prijazen uporabniški vmesnik
Uporabniški vmesnik se sestoji iz barvnega displeja in tipkovnice. Tipkovnico smo namensko namestili pod gumb za ročni pomik, saj s tem preprečujemo neželene spremembe nastavitev regulatorja.
Za jasen in uporabniku prijazen prikaz podatkov ima regulator vgrajen barven grafični zaslon z ločljivostjo 240 x 240 pik, z možnostjo nastavitve jakosti osvetlitve. Samodejna orientacija zaslona zagotavlja berljivost podatkov ne glede na pozicijo montaže regulatorja.
Za jasen in uporabniku prijazen prikaz podatkov ima regulator vgrajen barven grafični zaslon z ločljivostjo 240 x 240 pik, z možnostjo nastavitve jakosti osvetlitve. Samodejna orientacija zaslona zagotavlja berljivost podatkov ne glede na pozicijo montaže regulatorja.

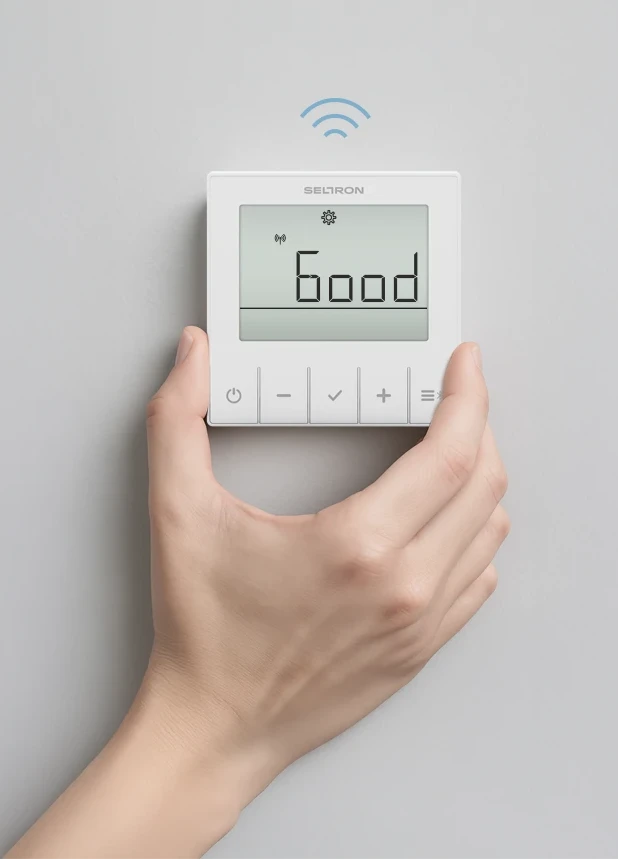

Funkcija preverjanja jakosti signala (Range finder)
Dobra jakost signala je ključnega pomena za zanesljivo delovanje brezžičnih naprav. Brezžična sobna enota in brezžično zunanje tipalo imata vgrajeno priročno funkcijo, ki uporabniku pomaga izbrati mesto montaže z ustrezno jakostjo signala.
Na predvidenem mestu namestitve vklopite funkcijo preverjanja jakosti signala. Po nekaj sekundah naprava na zaslonu prikaže jakost brezžičnega signala. To omogoča oceno ustreznosti izbranega mesta montaže.
Če je signal prikazan kot dober, je izbrano mesto primerno za zanesljivo delovanje brezžične naprave. Če je jakost signala prikazana kot slaba, je treba izbrati drugo mesto namestitve.
Na predvidenem mestu namestitve vklopite funkcijo preverjanja jakosti signala. Po nekaj sekundah naprava na zaslonu prikaže jakost brezžičnega signala. To omogoča oceno ustreznosti izbranega mesta montaže.
Če je signal prikazan kot dober, je izbrano mesto primerno za zanesljivo delovanje brezžične naprave. Če je jakost signala prikazana kot slaba, je treba izbrati drugo mesto namestitve.
Nastavitev regulatorja s čarovnikom
Regulator ima vgrajen čarovnik za prvo nastavitev regulatorja. Poteka v štirih korakih in zajema:
Korak 1: izbira jezika.
Korak 2: izbira hidravlične sheme.
Korak 3: izbira strmine ogrevalne krivulje.
Korak 4: izbira smeri odpiranja mešalnega ventila.
Regulator je po zaključku tega postopka nastavljen in pripravljen za osnovno delovanje.
Korak 1: izbira jezika.
Korak 2: izbira hidravlične sheme.
Korak 3: izbira strmine ogrevalne krivulje.
Korak 4: izbira smeri odpiranja mešalnega ventila.
Regulator je po zaključku tega postopka nastavljen in pripravljen za osnovno delovanje.
Tehnični podatki

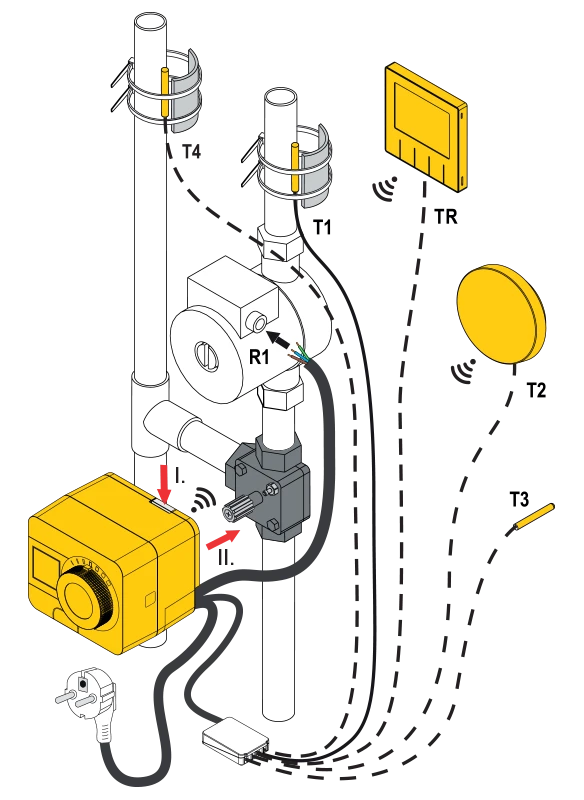

| Tehnični podatki | AHE20 | AHE20W | AHE20WI | ||
|---|---|---|---|---|---|
| Prikazovalnik TFT | ![](https://www.seltron.eu/wp-content/uploads/2022/11/yes-mark.webp") | | | ||
| Tipkovnica | | | | ||
| Lastna poraba | Največ 5 W | Največ 5 W | Največ 5 W | ||
| Poraba energije v pripravljenosti | Največ 0,5 W | Največ 0,5 W | Največ 0,5 W | ||
| Navor | 5 Nm | 5 Nm | 5 Nm | ||
| Kot vrtenja | 90 < ° | 90 < ° | 90 < ° | ||
| Brezžična povezljivost – brezžična povezava s sobno enoto in zunanjim tipalom | — | | | ||
| Integrirana WiFi povezljivost | — | — | | ||
| Brezžična frekvenca / oddajna moč | — | 2,4 GHz / 8 dBm | 2,4 GHz / 8 dBm | ||
| WiFi frekvenca / standard | — | — | 2,4 GHz / 20 dBm | ||
| Hitrost vrtenja | 2 min 90 < ° | 2 min 90 < ° | 2 min 90 < ° | ||
| Regulacija mešalnega ventila | 3-točkovno PID | 3-točkovno PID | 3-točkovno PID | ||
| Regulacija obtočne črpalke | 2-točkovno (ON/OFF) | 2-točkovno (ON/OFF) | 2-točkovno (ON/OFF) | ||
| Krmilni izhod | elektronski rele, 1 (1) A ~, 250 V~ | elektronski rele, 1 (1) A ~, 250 V~ | elektronski rele, 1 (1) A ~, 250 V~ | ||
| Priključna napetost | 230 V ~, 50 Hz | 230 V ~, 50 Hz | 230 V ~, 50 Hz | ||
| Napajanje ure | Baterija CR1025 (Li-Mn) 3 V | Baterija CR1025 (Li-Mn) 3 V | Baterija CR1025 (Li-Mn) 3 V | ||
| Natančnost ure | +/-1 s (24 h) pri 20 °C | +/-1 s (24 h) pri 20 °C | +/-1 s (24 h) pri 20 °C | ||
| Stopnja zaščite | IP42 (IP20 z odstranjenim gumbom) v skladu z EN 60730-1 | IP42 (IP20 z odstranjenim gumbom) v skladu z EN 60730-1 | IP42 (IP20 z odstranjenim gumbom) v skladu z EN 60730-1 | ||
| Zaščitni razred | I po EN 60730-1 | I po EN 60730-1 | I po EN 60730-1 | ||
| Tip temperaturnih tipal | Pt1000 | Pt1000 | Pt1000 | ||
| Material ohišja | PC – temno siva | PC – temno siva | PC – temno siva | ||
| Delovna temperatura | 0 do 50 °C | 0 do 50 °C | 0 do 50 °C | ||
| Temperatura skladiščenja | -20 do 65 °C | -20 do 65 °C | -20 do 65 °C | ||
| Masa izdelka | 800÷1.000 g | 800÷1.000 g | 800÷1.000 g | ||
| Število kosov v pakirni enoti | 12 kosov | 12 kosov | 12 kosov | ||
| Mere |  | ||||
| Elektro priključitev ______________ obvezna žična povezav – – – – – – – – opcijska žična povezava 🛜 opcijska brezžična povezava T1: tipalo temperature dvižnega voda, žična povezava (obvezno za delovanje) T2: tipalo zunanje temperature, žična ali brezžična povezava (opcijsko) T3: tipalo temperature ogrevalnega vira, žična povezava (opcijsko) T4: tipalo temperature povratnega voda, žična povezava (opcijsko) |  | ||||
Primerjava zmogljivosti
| Uporaba | AHE20 | AHE20W | AHE20WI |
|---|---|---|---|
| Vremensko vodena regulacija ogrevanja in/ali haljenja | | | |
| Reguliranje mešalnega ogrevalnega kroga (mešalni ventil in obtočna črpalka) | | | |
| Tehnične lastnosti | | | |
| Število prednastavljenih hidravličnih shem | 3 | 3 | 3 |
| Število elektronskih relejev | 1 | 1 | 1 |
| Število vhodov za temperaturna tipala | 4 | 4 | 4 |
| Dodatno tipalo za merjenje temperature vira | | | |
| Možnost BUS-povezave regulatorjev AHE med seboj in z drugimi regulatorji ogrevanja Seltron | | | |
| Brezžična povezljivost (povezava brezžične sobne enote in zunanjega tipala) | — | | |
| Integrirana WiFi povezljivost | — | — | |
| Uporabniške funkcije | | | |
| Ogrevanje ali hlajenje prostorov po časovnem programu | | | |
| Varovanje ogrevalnega sistema | | | |
| Zaščita proti zmrzovanju | | | |
| Antiblokirna funkcija za mešalni ventil | | | |
| Antiblokirna funkcija za črpalko | | | |
| Omejevanje maksimalne dovodne temperature za talno ogrevanje | | | |
| Prikaz podatkov | | | |
| Prikaz obvestil in opozoril o delovanju ogrevalnega sistema | | | |
| Prikaz temperatur in drugih podatkov o delovanju | | | |
| Podroben prikaz temperatur za tekoči dan | | | |
| Pregled podatkov o temperaturi za obdobje zadnjega tedna | | | |
| Signalizacija smeri vrtenja mešalnega ventila | | | |
| Regulacija in signalizacija delovanja obtočne črpalke | | | |
| Oddaljeni dostop | | | |
| Possibility of USB connection to a personal computer | | | |
| Daljinsko upravljanje z aplikacijo | | | |
| Nastavitev in montaža | | | |
| 14-jezični uporabniški vmesnik: EN, DE, FR, NL, PL, ES, SL, IT, CZ, SK, HR, RU, HU, UA | | | |
| Čarovnik za enostaven in hiter zagon naprave | | | |
| Priključna doza za tipala (predožičena na regulator) | | | |
| Nastavitev delovanja z izbiro hidravlične sheme | | | |
| Nastavitev smeri vrtenja mešalnega ventila | | | |
| Beleženje in prikaz sprememb nastavitev | | | |
| Možnost priklica osnovnih nastavitev ob izgubi ali neželenih spremembah | | | |
| Možnost montaže na različne tipe mešalnih ventilov | | | |
| Sistem montaže “na klik” | | | |
| Napajalni kabel z vtikačem | | | |
Komplementarni izdelki
-

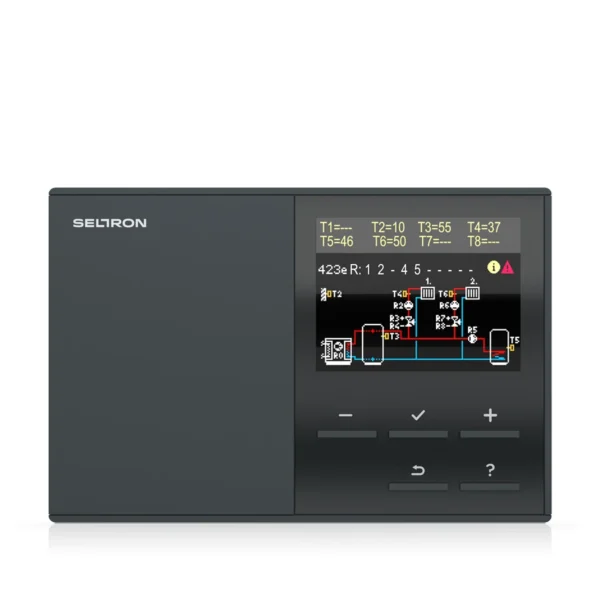

Vremensko vodeni regulator WXE10B | WXE10BI | WXE20 | WXE20I
